簡易井字架吊籃自動防高空墜落裝置設計方案
為避免井字架吊籃發生意外墜落，防墜器廠家河北東圣吊索具筆者經過多方研究和試驗，設計出一種簡易的井字架吊籃自動防高空墜落裝置，現介紹如下:

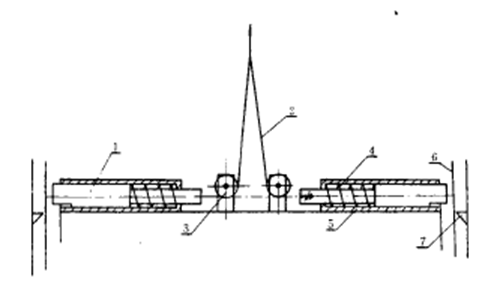

如圖所示，本墜落保護裝置由橫擔1、鋼絲繩2、滑輪3、壓縮彈簧4、套筒5和支撐角鐵7等組成，結構布置如圖。兩側套筒內的橫擔通過鋼絲繩的牽拉將彈簧壓緊，橫擔采用變徑圓鋼(車削而成)，套筒、滑輪與吊籃剛性相連，兩側槽鋼內的角鐵每隔500mm設置一組。工作過程如下:當井字架吊籃發生意外墜落時，壓縮彈簧4由于鋼絲繩2失去拉力而外彈，推動橫擔1迅速彈出，同時擔在吊籃兩側槽鋼導軌內的支撐角鐵上，與防高空墜落裝置剛性相連的吊籃即被卡在井字架上。
高空防墜落裝置簡易井字架吊籃自動防高空墜落裝置經多次試驗，效果良好，具有反應靈敏，制動距離短等特點，結構及制造工藝簡單，成本低廉，各施工單位可以自行制造，***借鑒和推廣價值。
